Traccar V4.08 nyomkövető rendszer

Kiszolgáló ismertetése
A Traccar rendszer lehetőséget biztosít az üzemeltetett GPS eszközök valós idejű, angol nevén Real Time nyomkövetésére. A rendszer üzemeltetéshez szükséges hardware eszköz egy nagysebességű szerver számítógép, és annak működését biztosító operációs rendszer. Ennek kiszolgálása érdekében cégünk a DELL cég által fejlesztett eszközei közül választottunk, melyen Windows szerver programot futtatunk. Természetesen további szoftverek is a biztonságos kapcsolat megteremtését, az adatok védelmét hivatottak biztosítani. Szervereink tárolását és üzemeltetését ennek megfelelően professzionális HOST szolgáltatóra bíztuk, szervertermeiben helyeztük üzembe és üzemeltetjük.

Rendszer ismertetése, PC alapú felügyelet, nyomkövetés

Rendszer bejelentkezés

A belépéshez természetesen szükséges egy stabil internet kapcsolat megléte. A felület bármely WEB feldolgozóval ( Chrome, FireFox, stb. ) elérhető. A kereső sávba gépeljük be a szerver Host vagy Domain címét és a csatlakozáshoz szükséges Port címet, mely kettősponttal választunk el a Host címtől. Szerverünk elérési lehetősége: http://traccar.pctrack.hu:8082 , ahol a domain neve a traccar.pctrack.hu, port címe 8082. Hibás port megadás esetén a felület nem lesz elérhető.

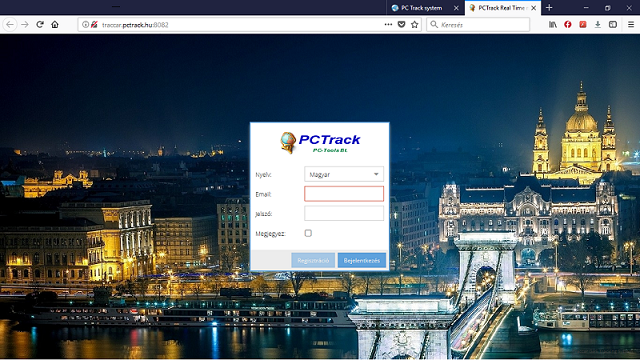

Belépési felület

Jelszóval történő belépés a rendszerbe a felhasználó e-mail címével és egy beállított jelszó megadásával lehetséges. Természetesen ezek az adatok a szerveren, titkosított formában vannak tárolva. Lehetőség van természetesen egy másik rendszerelérési folyamatra, ahol egy úgy nevezett token-es belépést alkalmazunk. Enne formája a keresőbe beírva: http://traccar.pctrack.hu:8082?token=abcdefghijklm . Természetesen a token kifejezés után a pontos token értéket kell beírni, amit a FIÓK beállításoknál ( lsd. később ) talál és állíthat be, vagy kérhet a rendszertől új értéket.

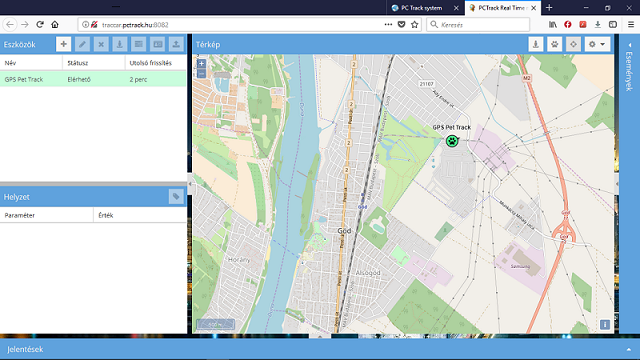

Nyomkövetési felület

Sikeres belépés után betöltődik a beállított térkép felület és mutatva a jármű(vek) pontos helyzetét. Amennyiben nem látható a térképen az eszköz pozíciója, úgy a baloldali sávban felsorolt járműre kattintva, bekúszik az eszköz pontos helyzete. Az eszköz mozgása esetén itt nyomon követhető a mozgás.

Új eszköz felvitele

Új eszköz felvitele a baloldalt megjelenő információs oszlop felső sávján található "+" gomb megnyomásával lehetséges. Ez a funkció felhasználóknak általában nem engedélyezett, csak az adminoknak. Természetesen olyan felhasználóink, akik több eszközzel rendelkeznek, de ezeket nem állítottuk be valamilyen oknál fogva ( pl. tartalék eszköz következő beszerzéshez, stb. ), azok rendelkeznek felviteli jogosultsággal. Új eszköz bevitelénél pontosan meg kell adni az eszköz azonosító, ID számát, majd az eszköz megjelenítő nevét, meghatározását.

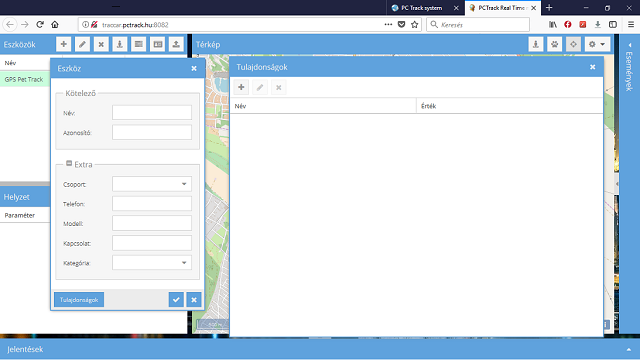

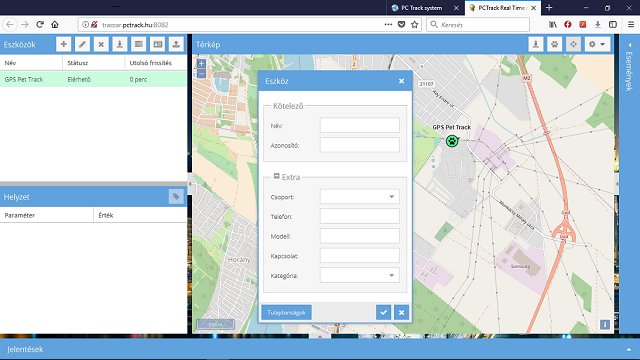

Új eszköz felvitele, adatok megadása

Az új eszköz bevitele során számos adat bevitele lehetséges. Ezen adatok megadása nem kötelező ugyan, de célszerű megadni.

A beállításokat minden esetben a "PIPA" jel megnyomásával aktiválni, tárolni kell!

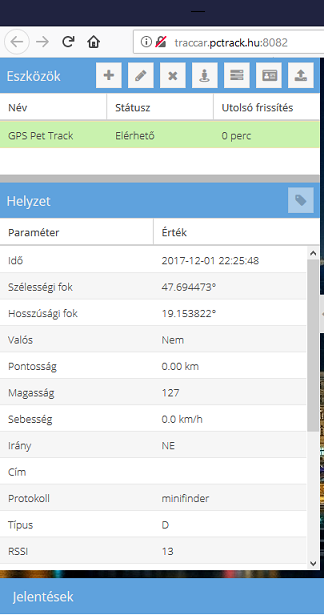

Eszközről érkező adatok karakteres megjelenítése

Ebben az oszlopban található az eszközről érkező adatok szöveges megjelenítése. A beérkező adatsorból a rendszer feldolgozza és kiírja a GPS adatokhoz tartozó dekódolt értékeket.

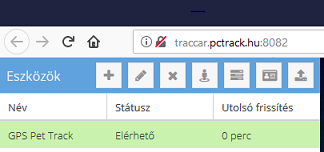

Eszközről érkező adatok karakteres megjelenítés menü sávja

A Felső sávban található egy ceruza jelkép, ennek megnyomásával a kiválasztott eszköz beállításaiban lehetséges változtatni. Az azonosító átírásával a rendszer már nem fogadja el a továbbiakban az eszközről érkező adatokat! Egyéb beállítások szabadon változtathatók, természetesen a rögzítésben megírtak figyelembe vételével.
A következő jel egy "X" jelölés, amely a kiválasztott eszköz törlését kezdeményezi. Természetesen nem hajtja azonnal végre, még egy megerősítést kér a rendszer, ahol a "MÉGSE" gomb megnyomásával vonhatja vissza a parancsot. A törlés funkció minden adatot törölni fog a rendszer adatbázisából, ami ezzel az egységgel kapcsolatos. Az adatok visszaállítása nem lehetséges a későbbi időkben!
A két következő ikon nem használható, csak rendszergazdának! Ezek az ikonok a következő fejlesztésekben már megjelenítésre sem fognak kerülni.

Az utolsó ikon egy PC-ről küldő jelet ábrázol, amely a beállításoknál megadott parancsok kiküldést eredményezi. Megnyomása hatására egy kis ablak jelenik meg, ahol a beállított parancsok listájából lehet választani, vagy az "EGYEDI PARANCS" kiválasztásával egy még nem beállított parancs küldhető ki a GPS egységre. Alkalmazása a beépített GPS egység pontos ismeretét igényli! ( Cégünk által forgalmazott SinoTrack egységek pontos parancs listáját megtalálja a DOKUMENTUMOK könyvtárban.) Az elküldött parancsokról nem készül LOG file, így ha hibásan adott parancs hatására az eszköz hibásan kezd el működni, azt nem tudjuk ellenőrizni, tehát alkalmazása esetén minden képen ügyeljen a pontos gépelésre.
Az utolsó ikon egy beállítási modul aktiválása. A legördülő menüben az alábbi választási lehetőségek közül válogathat:

Az alábbiakban a jobboldalon található menüpontokat részletezzük

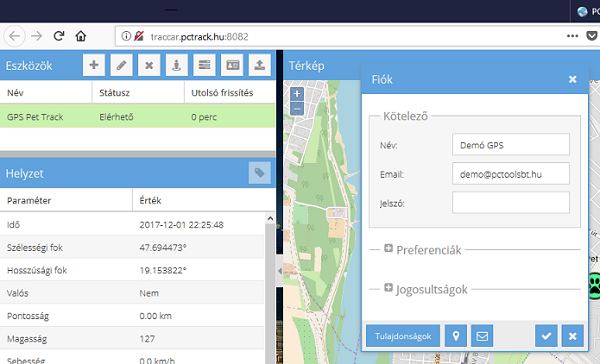

Általános beállítások, fiók

A fiók beállításoknál lehetőség van a fiók adatok beállítására. A már beállított fiók adataiban lehetősége van a belépési adatok ( név, jelszó, e-mail cím ) megváltoztatására, egyes esetekben új felhasználó felvitelére. Új felhasználó megadása abban az esetben lehetséges, ha az admin felvitelekor a felhasználók számát az admin 1-nél magasabbra állította. Ezt a regisztrációkor kell jelezni.

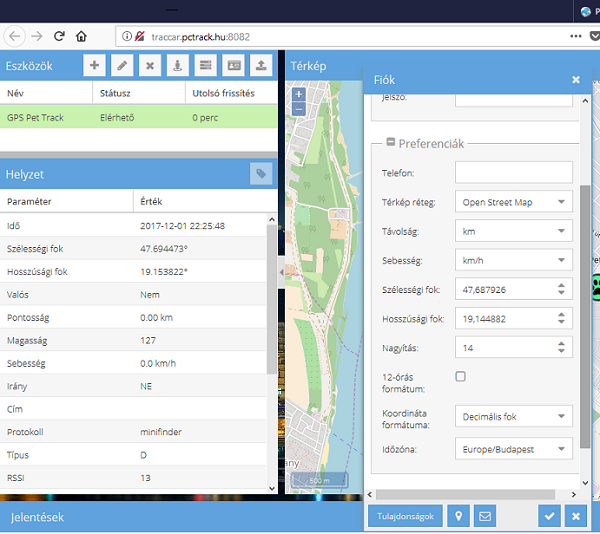

Preferenciák, fiók A "PREFERENCIÁK" pont lenyitásakor az alábbi adatok beállítására van lehetősége:

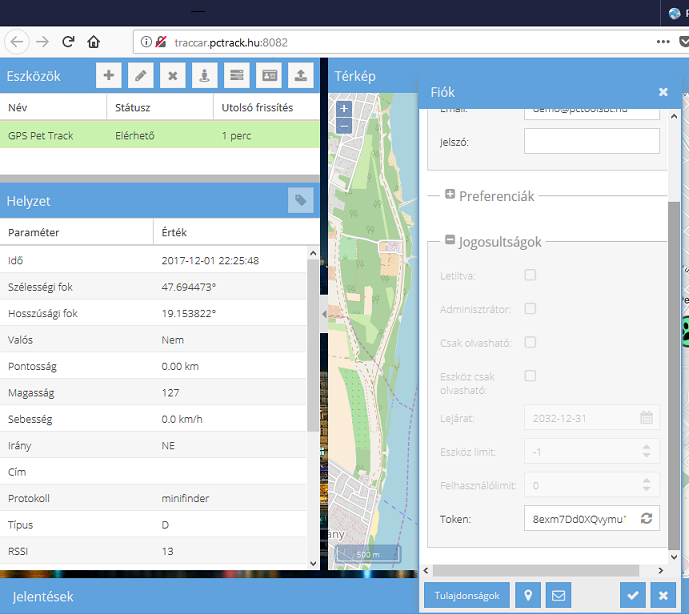

Jogosultságok, fiók

A felhasználóknak ebben a modulban beállítási lehetősége nincs engedélyezve, de megtekintheti az admin által beállított értékeket. Ez alól kivétel a "TOKEN" beállítás, ahol a már korábban említett token-es belépéshez szükséges paramétert tud megadni. Begépelhet vagy egy "FRISSÍT" gomb megnyomásával ujjat generálhat.
A módosított adatokat a mentés ( pipa ) gomb megnyomásával lehet érvényesíteni, tárolni. Az elmentett adatok a következő belépéskor lesznek érvényesek.
Az alsó sávban egy "BORÍTÉK" ikon található. Ennek megnyomásával a rendszer egy üzenetet küld a megadott elérhetőségekre.

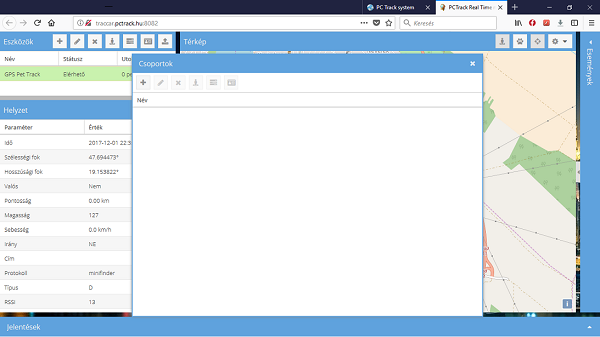

Csoportok, fiók

Ebben a menüben lehetséges csoportokat létrehozni. Természetesen ez akkor szükséges, ha egy felhasználónak több egysége van beállítva és az egységeit csoportokra szeretné bontani.

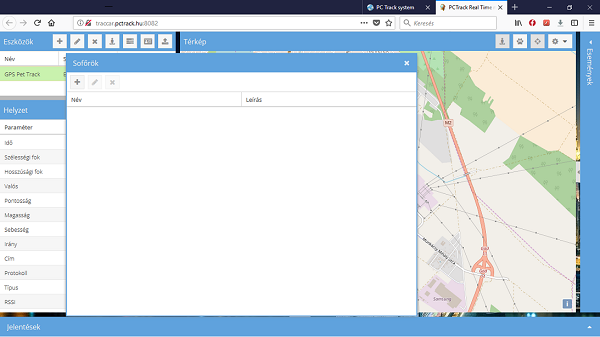

Sofőrök, fiók

Itt van lehetőség a gépjármű vezetők felvitelére. Felvitelkor minden egyes személynél az azonosítónak különbözőnek kell lenni, hiba esetén a tárolás nem történik meg.

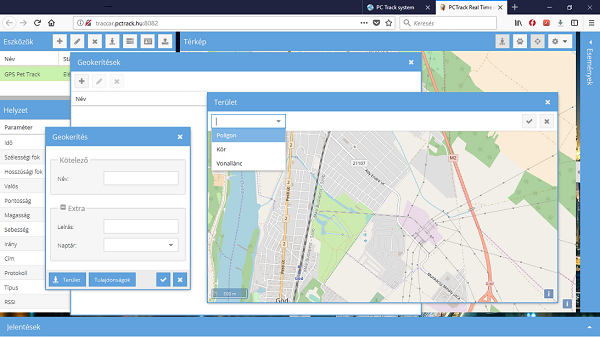

Geokerítés, fiók

A "GEOKERÍTÉSEK" menü lehetőséget ad a kerítések kialakítására. Ezt az opciót lehet több kerítés létrehozására és beállítására alkalmazni. Lehetősség szerint kör, négyszög vagy poligon ( szabálytalan terület ) kialakításához. Az itt kialakított területet lehet az egységekhez hozzárendelni. FONTOS! Ha beállított egy területet, az nem kapcsolódik azonnal az eszközhöz, azt az eszköz oldali ( bal oldali menüsor, oszlop ) beállításánál kell ezt létrehozni! Ha ezt nem végzi el, úgy a rendszer nem kezeli az eszközöknél automatikusan. Kialakítás során található egy naptár megjelölés is. Ennek használata csak akkor lehetséges, ha valamilyen szerkesztővel létrehoz egy naptár file-t és azt a "NAPTÁR" menüben rögzíti, itt pedig hozzárendeli a geoadathoz. Használata némi programozási ismeretet is igényel, óvatosan alkalmazza, vagy javaslatunk szerint inkább érdemes kihagyni és segítséget kérni a rendszer üzemeltetőjétől amennyiben erre szüksége lenne. Bővebb leírást lásd a "GEOKERÍTÉS BEÁLLÍTÁSA" menüpontban.

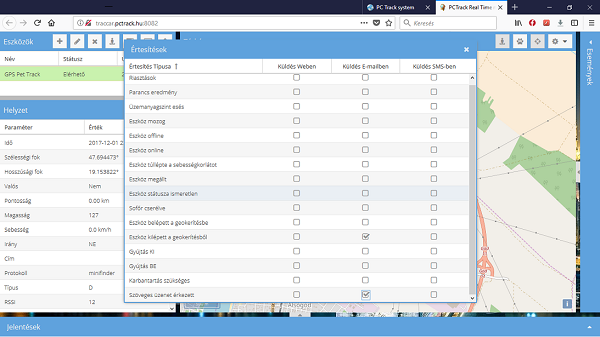

Értesítések, fiók

Az "ÉRTESITÉSEK" menü a következő beállítási lehetőségünk. Itt lehetőség nyílik széleskörű eseményhez ( event ) kötött értesítés küldése. Beállítható mail, web és traccar üzenet. Régebbi verzióban engedélyezve volt SMS értesítés is, de az újabb verziókban ezt a funkciót kivezettük.

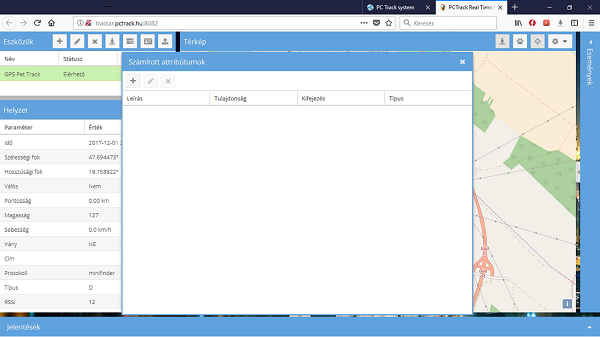

Számított attributumok, fiók

A "SZÁMÍTOTT ATTRIBUTUMOK" menüpontban lehetség van matematikai, logikai atribútumok létrehozására. Az itt létrehozott paraméterek rendelhetőek az egységekhez, ezzel az alap felügyeleti vagy megjelenítési beállítások saját képre állítható. Ennek alkalmazása Java programozási ismereteket feltételez, ennek hiányában futási hibát okozhat. Használatát gyakorlatlan felhasználóknak nem javasoljuk.

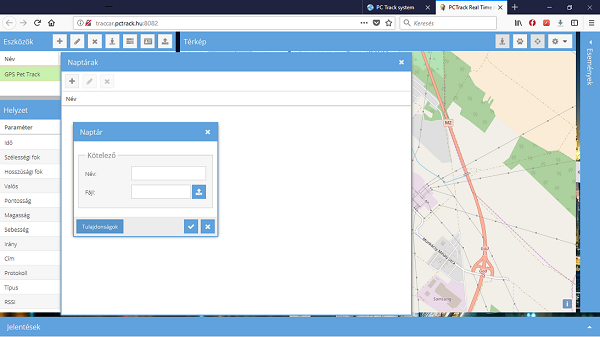

Naptár, fiók

A naptár funkcióról már beszéltünk az előzőekben. A lényege, hogy különböző dátumokat, időpontokat állíthatunk be, amelyek hatással vannak a meghatározott események működésére. Itt létrehozhat egy idő intervallumot, amelyben például nem figyeli a jármű mozgását, nem erdeményez megszakításokat ( eseményeket ). Használata és beállítása különösen nagy figyelmet igényel, mivel egy rosszul, hibásan beállított naptári funkció akár ki is kapcsolhatja a szerver oldali nyomkövetést, esemény kezelést. Használatát alapvető programozási ismeretek hiányában nem ajánljuk.

Végül a "ELMENTETT PARANCS" beállítás, rögzítés. Minden GPS eszköz beállítási parancsokkal vezérelhető, funkciói beállíthatóak. Ha a berendezés Online állapotban van, akkor az itt beállított parancs GPRS vonalon is küldhető az eszköznek. Ilyen lehet például a MOTOR BLOKKOLÁS vagy MOTOR ENGEDÉLYEZÉS parancsok. Ezek ismertetése az eszközök leírásában szerepelnek.

Folytatásként nézzük a következő ikont a jobb felső sávban. Egy "CÉLKERESZT" grafikát láthat. Ennek bekapcsolása a kiválasztott egységet minden esetben a térkép középpontjára helyezi, mozgása során aktualizálja a helyzetét.
Következő kis ikonunk egy "TAPPANCS" melynek bekapcsolásával az éppen mozgásban lévő egység adatfelküldési pontjait mutatja és rajzolja a nyomvonalat.
Utolsó kis ikon egy kőr közepén álló figura, amelynek bekapcsolásával a geo kerítéseket jeleníti meg a térképen a rendszer.

Ezzel a felső ikon és kezelősort talán ki is merítettük.
