Traccar nyomkövető rendszer geokerítés
( geofence ) kialakítása, beállítása

Traccar Nyomkövető rendszer geokerítés ( Geofence ) beállítása, kezelése

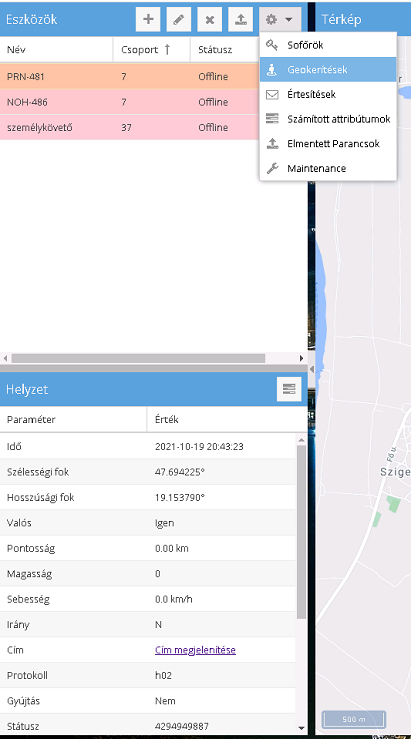

1. ábra
Menü nyomógomb ( ) megnyomása után megjelenő legördülő menüsor

Geokerítések ( geofence ) beállítás kiválasztása

A fő menüsorban keresse meg a "BEÁLLÍTÁSOK" ( ) nyomógombot, majd rákattintva megjelenik egy legördülő menüsort. Itt megtalálja a "GEOKERÍTÉSEK" opciót. ( kis álló sziluett figura egy kör közepén jelzi a "GEOKERÍTÉS" ikonját ). Vigye az egérmutatót a "GEOKERÍTÉSEK" felületére és kattintson rá. Ekkor egy új képernyő jelenik meg ( 2. ábra ) Előfordul, hogy a beállításokra kattintva csak egy sor jelenik meg, melynek felirata "KILÉPÉS", ebben az esetben Önnek nincs joga adatok bevitelére, csak betekintési joggal rendelkezik. Ekkor lehetősége van jelezni a rendszer gazda felé igényét, vagy a rendszer gazda segítségét kérve beállítani egy vagy több geokerítést.

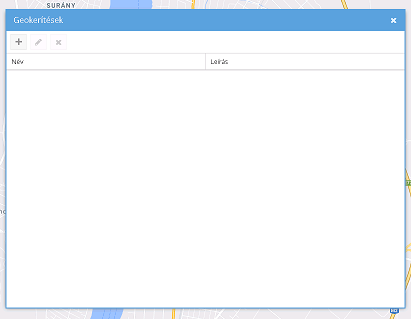

2. ábra
Geokerítések felsorolási listája további menüpontokkal
( )

Geokerítések felsorolás listája

A felsorolási listában a már rögzített geokerítés listája jelenik meg. A navigációs sorban 3db ikont találunk. Az "ÚJ HOZZÁADÁS" ( ), "EDITÁLÁS" ( ) és a "TÖRLÉS" ( ) gombokat. Amennyiben már van létező geokerítés hozzárendelve, úgy az "EDITÁLÁS" és "TÖRLÉS" gombok is sötétszürkére váltanak. Vegyünk fel egy új geokerítést és nyomjuk meg az "ÚJ HOZZÁADÁS" gombot.

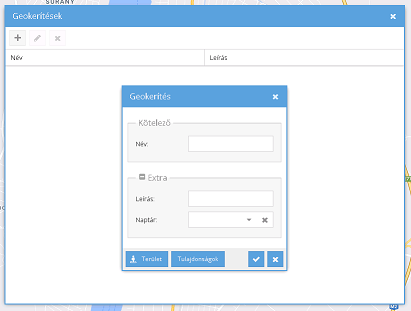

3. ábra
Geokerítés alap információk
( )

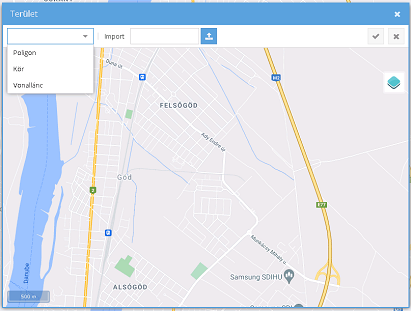

4. ábra
Geokerítés pozíció behatárolási felület

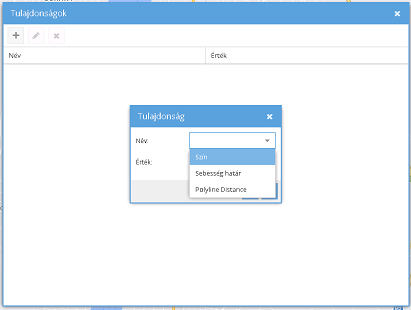

5. ábra
Geokerítés tulajdonságai

5. ábra
Geokerítés hozzárendelése egységhez

Adatok rögzítési felülete

Az alapadatok bevitelénél KÖTELEZŐ megadni egy nevet, amely hossza maximum 128 karakter lehet. Bármely karaktert tartalmazhat amely lehet ékezetes, szám, stb. Találunk egy kibontható beviteli mezőt, ahol még további információt is megadhatunk a "LEÍRÁS" beviteli mezőben. Ide további 128 karakter rögzíthető, a fentiekben leírtak alapján. Következő mező agy úgy nevezett naptár mező, amit a fő menűben elmondottak alapján már létrehozott naptár adat, és ezt egy legördülő felsorolásból választhatunk ki. Ez az "EXTRA" információs adatok nem kötelezőek, de jellemzően célszerű a leírás sor kitöltése, ha több azonos nevű kerítést hozna létre. FIGYELEM! AMEDDIG NEM JELÖL KI TERÜLETET, ADDIG AGEOKERÍTÉS NEM MENTHETŐ EL, ILLETVE A MENTÉS NEM HAJTÓDIK VÉGRE! Az alsó menüsorban ( ) található "TERÜLET" ( ) nyomógomb megnyomásával bejelentkezik egy terület kijelölésére alkalmas térkép részlet, 4. ábra. További 3 ikon található még az alsó sorban, "TULAJDONSÁGOK" ( ), "ELFOGADÁS" ( ) és a "ELUTASÍTÁS" ( ) gombokat. A Bal felső sarokban található legördülő menüből ki kell választani a kívánt területet bejelölő keretet. Választható terület kijelölések: "POLIGON" ( négyszögletes ), "KÖR", "VONALLÁNC". Leg gyakoribb kijelölési mód a POLIGON vagy a KÖR terület. Vonal lánccal általában valamilyen határvonalat, útvonalat szoktak kijelölni. Ennek oldalaitól számított 500-500m kitérést vesz alapul a rendszer, de ez módosítható a tulajdonságoknál. Miután bejelölte a területet, a jobb felső sarokban található PIPA segítségével mentse el a kijelölt területet. A mentés után a térkép bezáródik és visszatér az adatmező. Itt a "TULAJDONSÁG" gomb benyomás hatására megjelenik a felvett geokerítés tulajdonsági listája ( 5. ábra ) Itt a kerítés színezetét, sebességhatárt, a vonal lánchoz tartozó +/- távolságot tudja beállítani. Amennyiben mindennel elkészült, mentse el a kész kerítést. Miután megtörténtek a mentések, a felsorolási listában megjelenik az elkészült geokerítés neve a felsorolásban. Ha nem szeretnénk további geokerítéseket kijelölni, akkor a lista ablak jobb felső sarkában lévő "X" gombbal léphet ki.
FONTOS! Miután elkészült a geokerítések felvitelével, utána minden egyes egységhez ( baloldali menü oszlop ) be kell jelölni a hozzá tartozó kerítést! Egy egységhez több geokerítés is bejelölhető. Tipp! Amennyiben elrontja a terület beállítását a térképen, úgy semmi baj nincs. Ha még a térképfelületen van, akkor egyszerűen mentés nélkül lépjen vissza az "X" kilépéssel az "Adat" felületre, majd kezdje újra. Amennyiben már elmentette a térképet, de még nem mentette el az adatfelületet ( nem tért vissza a geokerítés felsorolási listára ), úgy ismételje meg a térkép behívásával ( TERÜLET gomb) a terület megadását. Ha már elmentette és a listába is került, akkor egyszerűen csak törölje ki a "TÖRLÉS" gomb használatával.
